10kN微机控制电子万能试验机三大系统
文章出处：济南思达人气：发表时间：2021-03-03

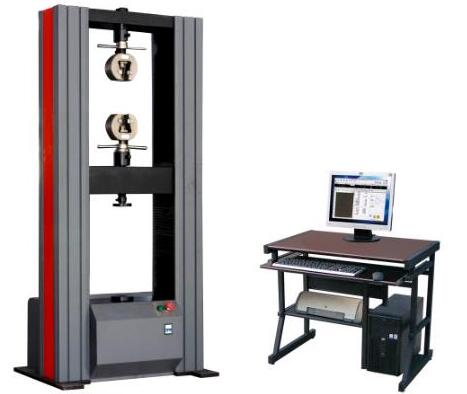

电子万能试验机三大系统主要包括主机系统、传动系统、全数字闭环控制系统，10kN微机控制电子万能试验机具有结构紧凑，简单易用等特点，主机采用高强度的立柱支撑，高精度滚珠丝杠传动，具有很高的刚性和良好的线性运动特性。选配不同量程的载荷传感器，可以为小道微米级的纤维，大到满载的结构件等试样提供精准的测量数据，可应用于最大载荷10kN的拉伸、压缩等测力试验。
一、主机系统
高刚度的机架能够使十字接头准备对齐，减少测量数量数据的差异，产生良好的整体精度。
预加载滚珠丝杠和重载轴承确保设备长期零间隙运行，试验结果非常精确，重复性好。
二、传动系统
进口交流伺服电机，精心设计的传动结构
选用圆弧形静音同步带，效率高，噪声低
三、全数字闭环控制系统
1.基于先进的集成电路技术搭配灵活的外围接口用于满足各种标准试验机非标试验要求，其具有全数字控制，多信道采集，高速数据传输等功能。该系统公功能强大，数据处理准确，操作简单，使用维护方便；
2.手控盒采用铝合金外壳和底座，外形设计符合人体工学，便于简单高效的测试，支持旋钮无极调速，使操作人员在试验机附近就能进行标准系统控制，可显示基本的试验数据与设备运行信息，并可用手控盒运行简单的试验
3.采用四层PCB走线，抗干扰能力强，稳定性高
4.支持以太网/USB接口方式，传输速率大大增加，以支持更高的采样频率。以太网接口采用专用高性能以太网接口芯片，采用硬件逻辑门电路实现复杂的TCP/IP协议簇，具有可靠性高，安全性好等显著优势
5.闭环数据采集频率：5000Hz
